1、对于新的石英仪器，可以先用水浸泡，然后用毛刷与洗涤剂一起清洗，在晾干石英仪器后，再用洗液浸泡数小时即可。　　2、化验员做完实验，将所用石英仪器内残留的溶液倒掉，并用水将其洗净，放在标有“待清洗玻璃仪器”字样的流动车上。　　3、化验员助理将流动车上的“待清洗石英仪器”随时清洗。　　4、洗瓶机清洗首先将用水清洗后的石英仪器放入洗瓶机内，然后调节需要的洗涤时间和烘干时，待清洗完毕后拿出放冷，晾干后放入储藏室中。　　5、洗净的仪器倒置时，水流出后容器内壁应不挂水珠。

　　1、实验原理透明石英玻璃经热解决后，光透过率发作变更。用290nm波优点透过率变更值作为变色性能的度量。　　2、试样的制备2.1数量：三个。2.2外形和尺寸应契合下表的规则：mm管材或制品式样外形和尺寸直径小于40的管材管长30～40，按轴向切成两份直径大于40的管材管长30～40，切成弦宽为20的式样制品30×15×S(板厚)的式样2.3试样的外观质量应契合相应的JC177-81《DTSI透明石英玻璃管》或JC224-81《DTS2透明石英玻璃管》的规则。　　3、实验装备和资料3.1低温电炉一台，任务温度1000±20℃。3.2电烘箱一台。3.3紫外分光光度计一台，透过率的测量精度为±1%。3.4带盖的气炼石英玻璃样品盒，规格尺寸为Φ100mmx80mm。3.5镀铬坩埚钳和竹夹子各一把。3.6125mm游标卡尺一把，精度为0.02mm。3.7化学纯无水乙醇。3.8脱脂纱布或脱脂棉。3.9玻璃烧杯。　　4、实验预备4.1试样的预备：4.1.1将试样置于放有无水乙醇的烧杯中浸泡15-20min，取出，用脱脂纱布擦净。4.1.2将实验用的样品盒及盖子用同样方式解决千净。4.1.8用夹子将试样放人样品盒内，将装有试样的样品盒及盖子置于烘箱中，烘干(烘时盖子不盖上)待用。4.2升温将炉温升到1000±20℃。4.3调剂紫外分光光度计。　　5、实验步骤5.1将分光光度计的波长盘调至290nm，校准100%透过率。5.2将解决好的试样放人紫外分光光度计的样品架中，记载从200一400nm的透过率曲线。5.8将已测透过率的试样，放人样品盒内，盖上盖子，放人按4.2备好的低温电炉内，保温2h。5.4从炉内取出装有试样的样品盒，在空气中冷却，按5.2测定试样的透过率。　　6、后果盘算6.1石英玻璃热解决变色性能，以单位厚度的试样，在波长为290nm处透过率变更值△T，%／mm示意，并按下式盘算：△T＝(T1-T2)/d式中：T1——试样热解决前在290nm处的透过率，%，T2——试样热解决后在290nm处的透过率，%，D——试样厚度，mm。6.2取三个试样透过率变更值的均匀值作为这批试样的透过率变更值。　　7、实验记载和实验报告7.1在光谱透过曲线的记载纸上记载试样编号及送样单位。7.2实验报告：按下列款式和内容填写实验报告。石英玻璃透过率测定实验。

　　我们在生产石英仪器时，首先要对原理进行加工，那么石英原料加工工艺包括哪些方面呢？下面就跟大家一起去了解一下。　　据石英仪器生产厂家专家表示：　　原料加工的目的是降低杂质含量和获得一定的粒度，主要加工工序包含：　　(1)石英原矿煅烧与水淬；　　(2)石英的破碎、磨矿、筛分；　　(3)物理、化学和人工选矿。　　由于石英矿的硬度高，破碎效率低，经过煅烧、水淬处理后可提高破碎效率。石英矿高温煅烧时发生晶相转变，体积膨胀导致碎裂。煅烧石英矿还有利于包裹体胀裂排气。磨矿和筛分也影响颗粒形状和筛分效率。　　化学选矿是利用杂质矿物与石英在氢氟酸溶液中溶解性的差别，而提纯石英原料。图1显示水晶与云母在氢氟酸溶液中溶解性能的差别。浮选可用于除去石英中的云母、长石和金属矿等伴生矿物。根据伴生矿物的结晶化学特点，找出决定和影响矿物表面性质的特殊性，再根据药剂在石英表面的作用机理，选用合适的浮选工艺，使石英与杂质矿物分离。

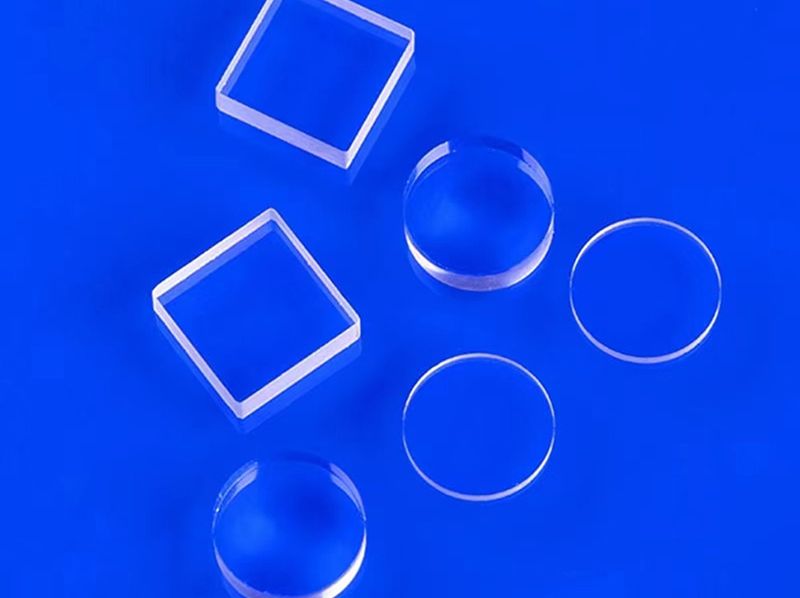

　　石英片是用二氧化硅制造的特种工业技术玻璃，是一种优良的基础材料。石英片具有一系列优良的物理、化学性能，如：　　1、耐高温。石英玻璃的软化点温度约1730℃，可在1100℃下长时间使用，短时间使用温度可达1450℃。　　2、耐腐蚀。除氢氟酸外，石英玻璃几乎不与其他酸类物质发生化学反应，其耐酸能力是陶瓷的30倍，不锈钢的150倍，尤其是在高温下的化学稳定性，是其他工程材料都无法比拟的。　　3、热稳定性好。适应玻璃的热膨胀系数极小，能承受剧烈的温度变化，将石英玻璃加热到1100℃左右，放入常温水中也不会炸裂。　　4、透光性能好。石英片在紫外线到红外线的整个光谱波段都有交好的透光性能，可见光透过率在93%以上，特别是在紫外线光谱区，透过率可达80以上。

　　石英玻璃管作为玻璃管的一种又有异于普通的玻璃管，石英玻璃管您的性质优良，那么石英玻璃管的特色又有哪些呢？　　1、石英玻璃管刮不花　　石英玻璃管的石英含量高达93%，而石英结晶是天然界中硬度仅次于钻石的天然矿产，其外表硬度高达摩氏7—8度，广泛高于个别的铁器的硬度，家庭运用的刀、铲、钢丝球等铁器都无法将其划伤、磨损，个别状况下，您可以在台面上随便搁置各种家用物品（但要注重，防止用诸如钻石、砂纸、硬质合金等高硬度物品大力刮划台面）。这是目前市面上橱柜台面材料都不具备的长处，可以说，石英玻璃管台面是没有售后效劳的，咱们倡导“无售后效劳就是给顾客的一种效劳”。　　2、石英玻璃管烫不坏　　金刚石台面的基材以天然的石英结晶为主，石英结晶是典范的耐火资料，而石英的熔点高达1300C，在增加了大批复合资料后，石英玻璃管外表依然具备相称高的抗高温才能，它耐低温、不变形、外表不起翘，热锅或锅底脱落的热焦渣短时光不会使其外表融化、变色或爆裂，也不会被从锅里溅出的热水或油渍等破坏，是目前除不锈钢以外抗温性的台面资料。个别普通树脂板天然石台面常常会被烟头和锅底脱落的焦渣烫坏，而石英玻璃管台面完整具备反抗这些烫坏的才能，并维持台面耐久光亮。　　3、石英玻璃管无污染　　石英玻璃管中含有多种复合资料和超微石英粉，保障了材料具备很高程度的无微孔构造，板材外表和外部构造同样致密且均匀，吸水率低，均匀只要0、03%，这就意味着该材料基础上没有浸透景象，个别厨房用的油、酱、醋、红酒、浓茶、果汁、咖啡、酸、碱等物资都不可以浸透，只要在每次运用之后可以用清水或中性洗涤剂将台面干净干净，就不会有液体在台面上留下痕迹，固执的滞留物仅须要运用干净剂等即可祛除，不会浸透到材料外部，粘在台面上或许逝世角内的污垢还可以用铲或钢丝棉来消除，该产品的抗染污性是其余材料所无法比较的。　　4、石英玻璃管用不旧　　尽管石英玻璃管的色彩相称多的成分是人工配制的，石英玻璃厂实现华美转身但其材料以矿物颜料为主，资料中含有高品德的复合剂以及低廉的抗老化（UV）增加剂，使其具备很强的抗老化才能和抗褪色才能，在室内临时的日常生涯运用历程中也不会因氧化、老化、侵蚀、热物接触等起因此致褪变色彩和光泽。假如不在强日光下进行终年的部分对对照耀，肉眼很难视察到色彩的变更，基础上可以以为是不褪色的材料。　　5、石英玻璃管没毒、无辐射　　金刚石色彩重要由矿物颜料造成，它在人工分解之前的原料是颗粒状的，经过严厉的选矿、洗矿和去杂提纯，不含重金属杂质，也就不存在喷射性问题，是经国度建材认证为可以间接接触食品的没毒卫生资料。　　6、石英玻璃管性价比高　　石英玻璃管产品尽管外表上价钱较高，当你仔细地算一下帐时，却发明它并非低廉，他具备一次性投资永恒运用，一劳永逸的特征。
